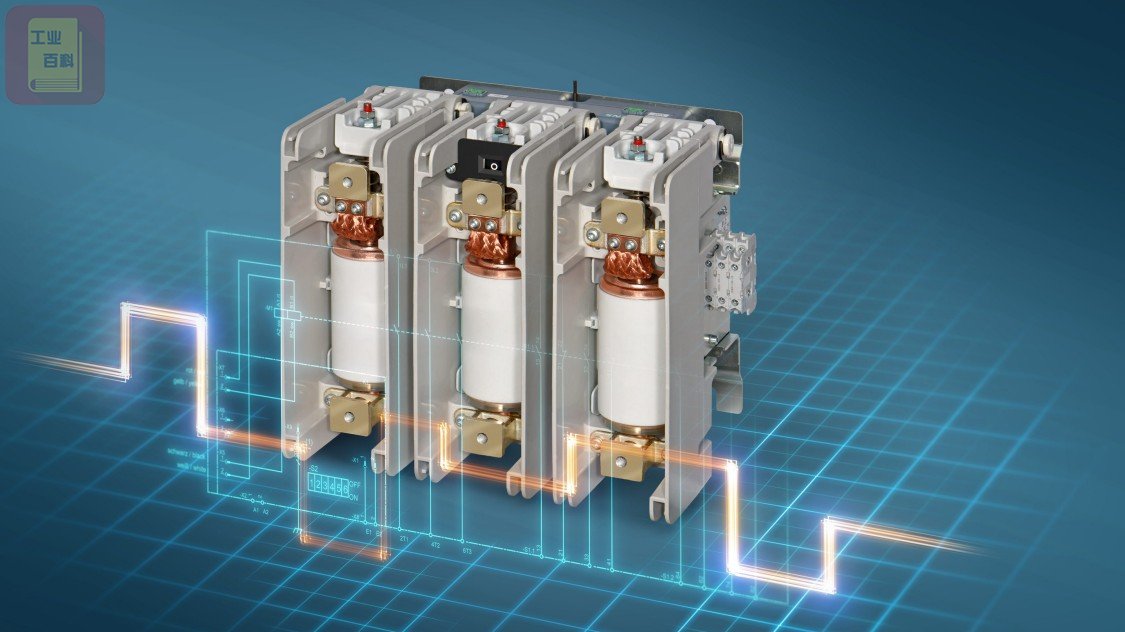

接触器的工作原理 主接点开闭电路 辅助接点控制回路

  接触器是工业控制中最常用、最重要的控制电器,电磁式接触器是利用电磁铁原理开合电路。

  当接触器线圈通电后,线圈电流会产生磁场,产生的磁场使静铁芯产生电磁吸力吸引动铁芯,并带动交流接触器点动作,常闭触点断开,常开触点闭合,两者是联动的。

  当线圈断电时,电磁吸力消失,衔铁在释放弹簧的作用下释放,使触点复原,常开触点断开,常闭触点闭合。

  闭合主回路的原理:接通电源→线圈通电→铁芯中产生磁通→产生电磁吸力→电磁吸力克服弹簧弹力→吸合衔铁→触头机构动作→主触头闭合→主回路接通。

  断开主回路的原理:线圈失电或过低→电磁吸力小于弹簧弹力→释放衔铁→触头机构复位→断开主回路。

  交流接触器利用主接点来控制电路,用辅助接点来导通控制回路。主接点一般是常开接点,而辅助接点常有两对常开接点和常闭接点,小型的接触器也经常作为中间继电器配合主电路使用。

  交流接触器的动作动力来源于交流电磁铁,电磁铁由两个“山”字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。为了使磁力稳定,铁芯的吸合面,加上短路环。交流接触器在失电后,依靠弹簧复位。另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开关。

  20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。接触器具有可高频率的做电源开启与切断控制,最高操作频率甚至可达每小时1200次也没问题。而接触器的使用寿命很高,机械寿命通常为数百万次至一千万次,电流寿命一般则为数十万次至数百万次。

  交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。

  直流接触器的工作原理跟温度开关的原理有点相似。

  接触器是控制电器,广泛应用于就地、远程控制电动机等设备,可频繁操作,是工业控制中最基本的、最重要的控制电器。
