压力传感器的性能参数 技术参数说明

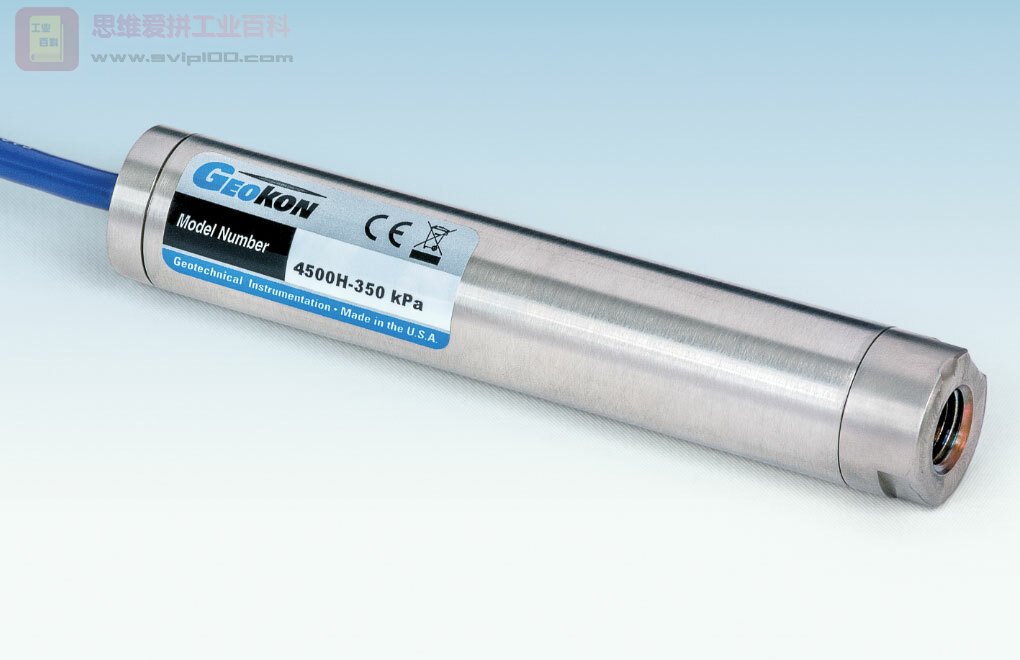

压力传感器

　　压力传感器的种类繁多，其性能也有较大的差异，如何选择较为适用的传感器，做到经济、合理的使用。

　　1. 额定压力范围

　　额定压力范围是满足标准规定值的压力范围。也就是在最高和最低温度之间，传感器输出符合规定工作特性的压力范围。在实际应用时传感器所测压力在该范围之内。

　　2. 最大压力范围

　　最大压力范围是指传感器能长时间承受的最大压力，且不引起输出特性永久性改变。特别是半导体压力传感器，为提高线性和温度特性，一般都大幅度减小额定压力范围。因此，即使在额定压力以上连续使用也不会被损坏。一般最大压力是额定压力最高值的2-3倍。

　　3. 损坏压力

　　损坏压力是指能够加在传感器上且不使传感器元件或传感器外壳损坏的最大压力。

　　4. 线性度

　　线性度是指在工作压力范围内，传感器输出与压力之间直线关系的最大偏离。

　　5.压力迟滞

　　为在室温下及工作压力范围内，从最小工作压力和最大工作压力趋近某一压力时，传感器输出之差。

　　6.温度范围

　　压力传感器的温度范围分为补偿温度范围和工作温度范围。补偿温度范围是由于施加了温度补偿，精度进入额定范围内的温度范围。工作温度范围是保证压力传感器能正常工作的温度范围。

　　技术参数 (量程15MPa-200MPa)

　　参数 单位 技术指标 参数 单位 技术指标

　　灵敏度 mV/V 1.0±0.05 灵敏度温度系数 ≤%F·S/10℃ ±0.03

　　非线性 ≤%F·S ±0.02～±0.03 工作温度范围 ℃ -20℃～+80℃

　　滞后 ≤%F·S ±0.02～±0.03 输入电阻 Ω 400±10Ω

　　重复性 ≤%F·S ±0.02～±0.03 输出电阻 Ω 350±5Ω

　　蠕变 ≤%F·S/30min ±0.02 安全过载 ≤%F·S 150% F·S

　　零点输出 ≤%F·S ±2 绝缘电阻 MΩ ≥5000MΩ(50VDC)

　　零点温度系数 ≤%F·S/10℃ ±0.03 推荐激励电压 V 10V-15V

---
