计量泵的结构特点:计量泵工作原理

计量泵 时间:2021-09-13 14:30:01| 浏览:

计量泵的结构特点:计量泵工作原理 >> 计量泵由电机、传动箱、缸体等三部分组成。 传动箱部件是由涡轮蜗杆机构、行程调节机构和曲柄连杆机构组成;通过旋转调节手轮来实行高调节行程,从而改变移动轴的偏心距来达到...

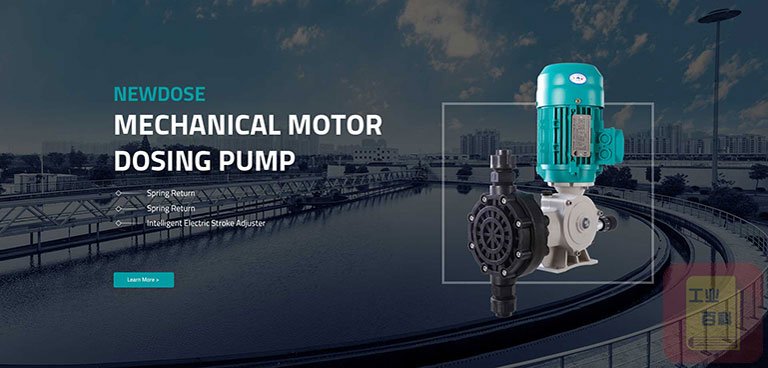

计量泵的结构特点:计量泵工作原理

计量泵

  计量泵由电机、传动箱、缸体等三部分组成。

  传动箱部件是由涡轮蜗杆机构、行程调节机构和曲柄连杆机构组成;通过旋转调节手轮来实行高调节行程,从而改变移动轴的偏心距来达到改变柱塞(活塞)行程的目的。

  缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。

计量泵的结构特点:计量泵工作原理

  计量泵工作原理

  电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动弓型连杆的滑动调节座内作往复运动。当柱塞向后死点移时,泵腔内逐渐形成真空,吸入阀打开,吸入液体;当柱塞向前死点移动时,此时吸入阀关闭,排出阀打开,液体在柱塞向进一步运动时排出。在泵的往复循环工作形成连续有压力、定量的排放液体。

  流量调节

  泵的流量调节是靠旋转调节手轮,带动调节螺杆转动,从而改变弓型连杆间的间距,改变柱塞(活塞)在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定柱塞行程,精确率为95%。

  计量泵的特点

  控制方式:手动、自动控制(可接收4-20mA信号来调节流量)

  1、铸铝壳体,散热性能高,整体重量轻,适用各种酸碱药液,无毒无味。

  2、采用凸轮机构.整体上完全无泄露,可安置于药槽或管道上。

  3、接触介质泵头为PVC、可选PTFE、及不锈钢材质。

  4、性价比高,普遍适用于,压力要求不高的水处理行业。

  5、在泵运行或停止时也可任意调节流量也可定量输出。

  6、隔膜为多层复合结构压制而成,第一层超韧性Teflon耐酸薄膜,第二层EPDM弹性橡胶,第三层厚度 支撑铁芯,第四层采用强化尼龙纤维补强,第五采用EPDM弹性橡胶完全包履,可有效提升隔膜使用寿命。
