真空泵的结构特点:泵体布置结构决定了泵的总体结构

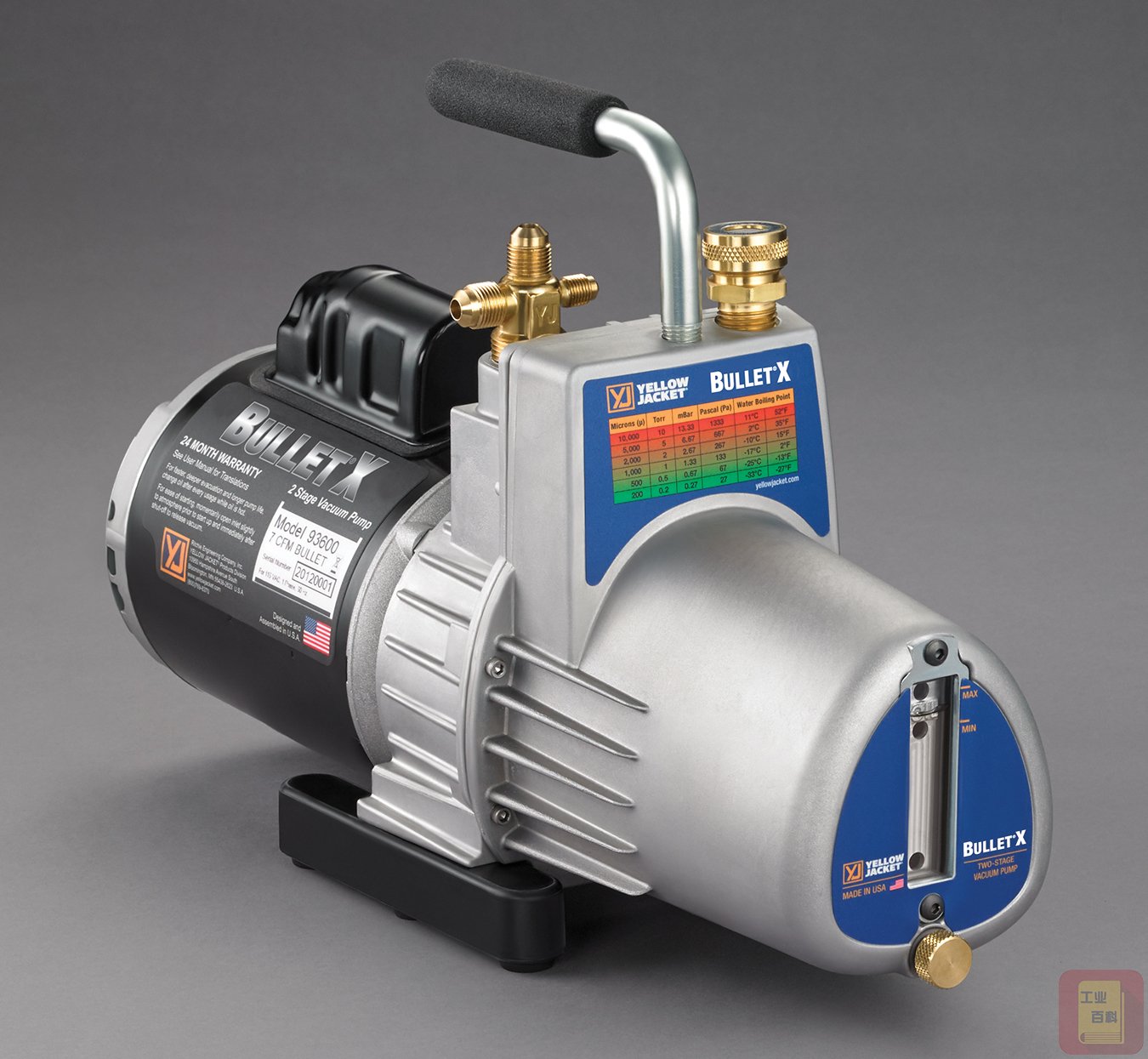

真空泵

  (1)真空泵总体结构型式

  真空泵的泵体的布置结构决定了泵的总体结构。

  立式结构的进、排气口水平设置,装配和连接管路都比较方便。但泵的重心较高,在高速运转时稳定性差,故这种型式多用于小泵。

  卧式泵的进气口在上,排气口在下。有时为了真空系统管道安装连接方便,可将排气口从水平方向接出,即进、排气方向是相互垂直的。此时,排气口可以从左或右两个方向开口,除接排气管道一端外,另一端堵死或接旁通阀。这种泵结构重心低,高速运转时稳定性好。一般大、中型泵多采用此种结构。

  泵的两个转子轴与水平面垂直安装。这种结构装配间隙容易控制,转子装配方便,泵占地面积小。但泵重心较高且齿轮拆装不便,润滑机构也相对复杂。

  (2)真空泵的传动方式

  真空泵的两个转子是通过一对高精度齿轮来实现其相对同步运转的。主动轴通过联轴器与电机联接。在传动结构布置上主要有以下两种:其一是电动机与齿轮放在转子的同一侧如图。从动转子由电动机端齿轮直接传过去带动,这样主动转子轴的扭转变形小,则两个转子之间的间隙不会因主动轴的扭转变形大而改变,故使转子之间的间隙在运转过程中均匀。这种传动方式的最大缺点是:主动轴上有三个轴承,增加了泵的加工和装配难度,齿轮的拆装及调整也不便;整体结构不匀称,泵的重心偏向电动机和齿轮箱一侧。

真空泵的结构特点:泵体布置结构决定了泵的总体结构

  真空泵特点

  (1)在较宽的压力范围内有较大的抽速;

  (2)转子具有良好的几何对称性,故振动小,运转平稳。转子间及转子和壳体间均有间隙,不用润滑,摩擦损失小,可大大降低驱动功率,从而可实现较高转速;

  (3)泵腔内无需用油密封和润滑,可减少油蒸气对真空系统的污染;

  (4)泵腔内无压缩,无排气阀。结构简单、紧凑,对被抽气体中的灰尘和水蒸汽不敏感;

  (5)压缩比较低,对氢气抽气效果差;

  (6)转子表面为形状较为复杂的曲线柱面,加工和检查比较困难。
