常见的几种联轴器特点对比:弹性联轴器 刚性联轴器

  常用的精密联轴器有:弹性联轴器,膜片联轴器,波纹管联轴器,滑块联轴器,梅花联轴器,刚性联轴器。

  特点

  1.弹性联轴器

  (1)一体成型的金属弹性体

  (2)零回转间隙、可同步运转

  (3)弹性作用补偿径向、角向和轴向偏差

  (4)高扭矩刚性和卓越的灵敏度

  (5)顺时针和逆时针回转特性完全相同

  (6)免维护、抗油和耐腐蚀性

  (7)有铝合金和不锈钢材料供选择

  (8)固定方式主要有顶丝和夹紧两种。

  2.膜片联轴器

  (1)高刚性、高转矩、低惯性

  (2)采用环形或方形弹性不锈刚片变形

  (3)大扭矩承载,高扭矩刚性和卓越的灵敏度

  (4)零回转间隙、顺时针和逆时针回转特性相同

  (5)免维护、超强抗油和耐腐蚀性

  (6)双不锈钢膜片可补偿径向、角向、轴向偏差,单膜片则不能补偿径向偏差。

  3.波纹管联轴器

  (1)无齿隙、扭向刚性、连接可靠、耐腐蚀性、耐高温

  (2)免维护、超强抗油,波纹管形结构补偿径向、角向和轴向偏差,偏差存在的情况下也可保持等速作动

  (3)顺时针和逆进针回转特性完全相同

  (4)波纹管材质有磷青铜和不锈钢供选择

  (5)可适合用于精度和稳定性要求较高的系统。

  4.滑块联轴器

  (1)无齿隙的连接,用于小扭矩的测量传动结构简单

  (2)使用方便、容易安装、节省时间、尺寸范围广、转动惯量小,便于目测检查

  (3)抗油腐蚀,可电气绝缘,可供不同材料的滑块弹性体选择

  (4)轴套和中间件之间的滑动能容许大径向和角向偏差,中间件的特殊凸点设计产生支撑的作用,容许较大的角度偏差,不产生弯曲力矩,侃轴心负荷降至最低。

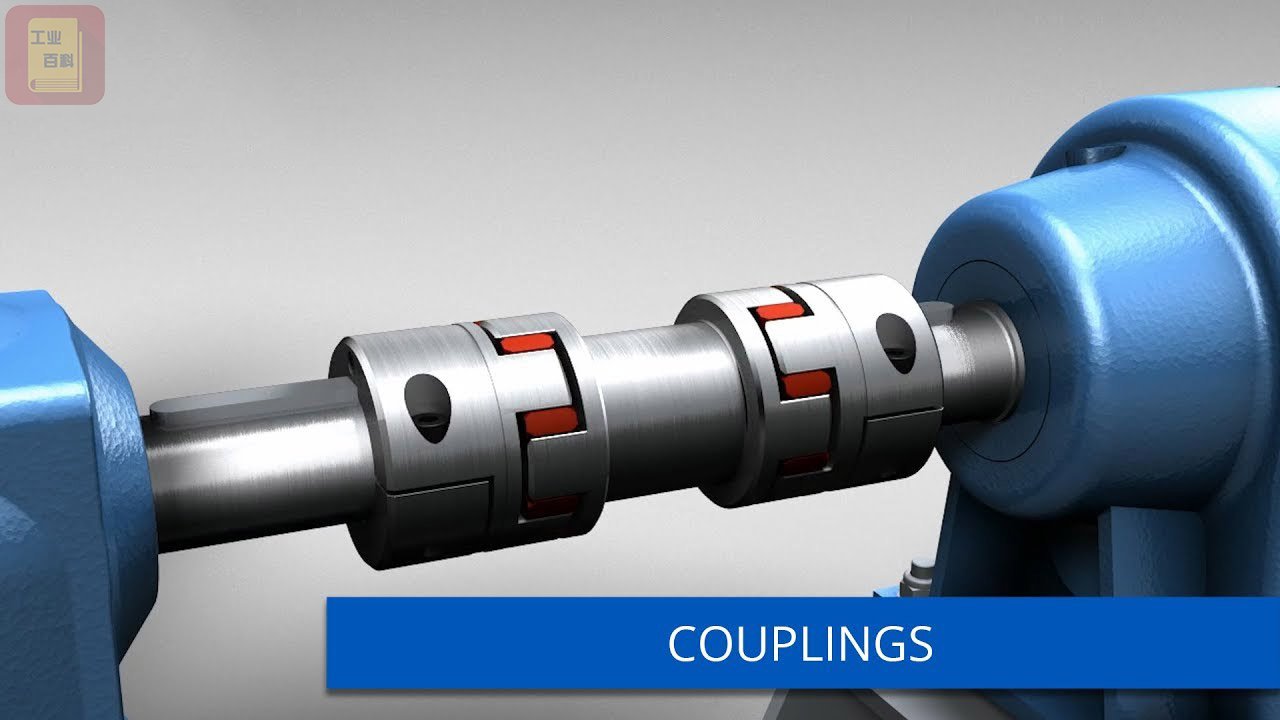

  5.梅花联轴器

  (1)紧凑型、无齿隙,提供三种不同硬度弹性体

  (2)可吸收振动,补偿径向和角向偏差

  (3)结构简单、方便维修、便于检查

  (4)免维护、抗油及电气绝缘、工作温度20℃-60℃

  (5)梅花弹性体有四瓣、六瓣、八瓣和十瓣

  (6)固定方式有顶丝,夹紧,键槽固定。

  6.刚性联轴器

  (1)重量轻,超低惯性和高灵敏度

  (2)免维护,超强抗油和耐腐蚀性

  (3)无法容许偏心,使用时应让轴尽量外露

  (4)主体材质可选铝合金/不锈钢

  (5)固定方式有夹紧、顶丝固定。

联轴器主要用途(供参考)

弹性联轴器:适用于旋转编码器、步进电机

膜片联轴器:适用于伺服电机、步进电机

波纹管联轴器:适用于伺服电机

滑块联轴器:适用于普通微型电机

梅花联轴器:适用于伺服电机、步进电机

刚性联轴器:适用于伺服电机、步进电机。
