比例阀的工作原理:按比例控制流量和改变方向

比例阀 时间:2021-09-26 17:12:43| 浏览:

比例阀的工作原理:按比例控制流量和改变方向 >> 比例阀工作原理:指令信号经比例放大器进行功率放大,并按比例输出电流给比例阀的比例电磁铁,比例电磁铁输出力并按比例移动阀芯的位置,即可按比例控制液流的流量和改变液流...

比例阀的工作原理:按比例控制流量和改变方向

比例阀

  比例阀工作原理:指令信号经比例放大器进行功率放大,并按比例输出电流给比例阀的比例电磁铁,比例电磁铁输出力并按比例移动阀芯的位置,即可按比例控制液流的流量和改变液流的方向,从而实现对执行机构的位置或速度控制。在某些对位置或速度精度要求较高的应用场合,还可通过对执行机构的位移或速度检测,构成闭环控制系统。

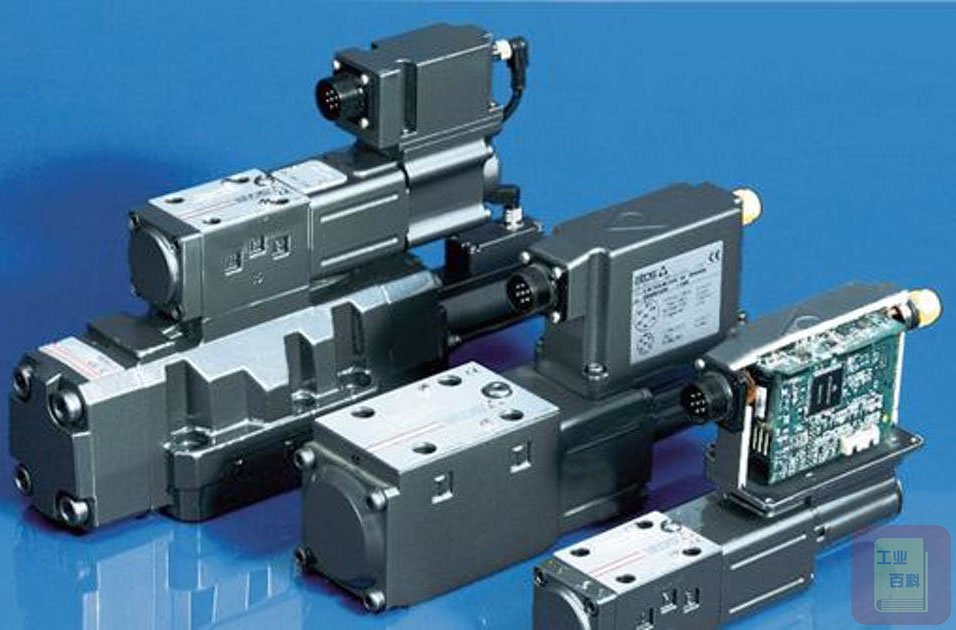

比例阀的工作原理:按比例控制流量和改变方向

  比例阀由直流比例电磁铁与液压阀两部分组成,比例阀实现连续控制的核心是采用了比例电磁铁,比例电磁铁种类繁多,但工作原理基本相同,它们都是根据比例阀的控制需要开发出来的。

  电液比例阀是阀内比例电磁铁根据输入的电压信号产生相应动作,使工作阀阀芯产生位移,阀口尺寸发生改变并以此完成与输入电压成比例的压力、流量输出的元件。

  阀芯位移也可以以机械、液压或电的形式进行反馈。由于电液比例阀具有形式种类多样、容易组成使用电气及计算机控制的各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点,因此应用领域日益拓宽。近年研发生产的插装式比例阀和比例多路阀充分考虑到工程机械的使用特点,具有先导控制、负载传感和压力补偿等功能。它的出现对移动式液压机械整体技术水平的提升具有重要意义。特别是在电控先导操作、无线遥控和有线遥控操作等方面展现了其良好的应用前景。
