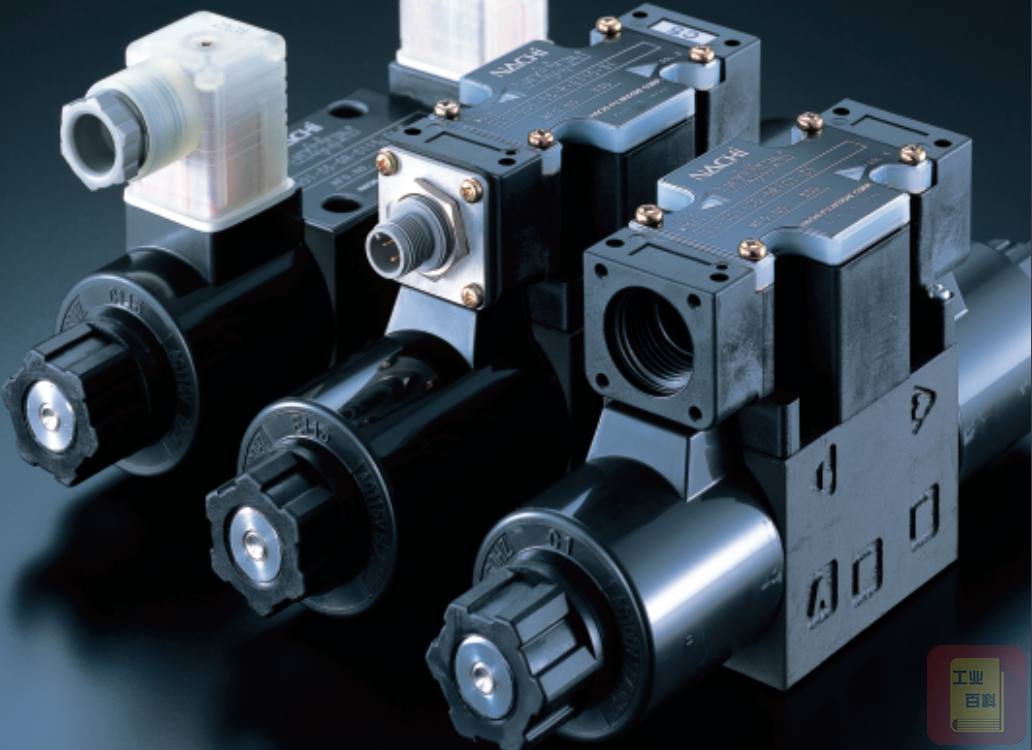

比例阀

　　按比例阀控制方式分类是指按照比例阀的先导控制阀中的电气一机械转换方式来分类，其电控制部分有比例电磁铁、力矩马达、直流伺服电动机等多种形式。

　　(1)电磁式比例阀

　　电磁式是指采用比例电磁铁作为电气一机械转换元件的比例阀，比例电磁铁将输入的电流信号转换成力、位移机械信号输出.进而控制压力、流量及方向等参数。

　　(2)电动式比例阀

　　电动式是指采用直流伺服电动机作为电气一机械转换元件的比例阀，直流伺服电动机将输入的电信号.转换成旋转运动转速，再经丝杆螺母、齿轮齿条或齿轮凸轮等减速装置和变换机构，输出力与位移，进一步控制液压参数。

　　(3)电液式比例阀

　　电液式是指采用力矩马达和喷嘴挡板的结构为先导控制级的比例阀。对力矩马达输入不同的电信号，并通过同它连接在一起的挡板(有时力矩马达的衔铁就是挡板)输出位移或角位移，改变挡板和喷嘴之间的距离，使喷嘴喷出的油液流阻产生变化，进而控制输小参数。

---
